欧姆龙(OMRON) 开关4方向型(光方式) D5F
点击图片放大

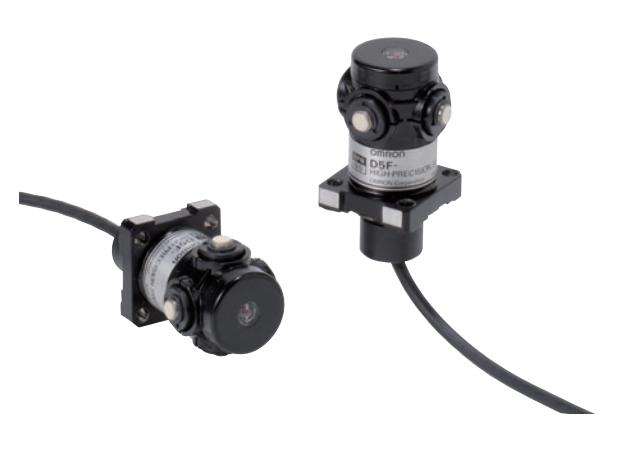

欧姆龙(OMRON)开关4方向型(光方式)D5F
D5F：高精度开关4方向型(光方式)采用光学原理，动作位置之往返精度在1μm以内
●采用无接点机构，赖动作信性更高
●测定部使用耐摩性优瓷
●PNP和NPN2种输出型式系列化
●与有接点比较/机械的接点磨耗及损伤少，输出变动更少
●和以前商比较重量减少40%，操作部宽度减少15%、细小型化
D5F：高精度开关4方向型(光方式)采用光学原理，动作位置之往返精度在1μm以内
●采用无接点机构，赖动作信性更高
●测定部使用耐摩性优瓷
●PNP和NPN2种输出型式系列化
●与有接点比较/机械的接点磨耗及损伤少，输出变动更少
●和以前商比较重量减少40%，操作部宽度减少15%、细小型化
上一条：
下一条：额定值/性能/功能
■额定值
| 电源电压 | DC12～24V±10％ 波动（p-p）10％以下 |
| 输出电流 | 大100mA |
| 电流消耗 | 大30mA |
| 漏电流 | 大0.15mA |
| 输出残留电压 | 大2V |
■性能
| 保护结构 | IP67 | |
| 寿命 | 机械 | 500万次以上 |
| 电气 | ||
| 容许操作速度 | 1μm～0.5m/s | |
| 缘电阻 | 大60次/min | |
| 接触电阻 (初期值) | 各端子与地线之间100MΩ以上 （DC500V兆欧表） | |
| 耐压（50/60Hz 1min） | 各端子与地线之间 AC1,100V | |
| 振动 | 误动作 | 10～500Hz、 双振幅1.3mm |
| 冲击 | 误动作 ＊4 | 300m/s2以上 |
| 重复精度 | 1μm以下 ＊2 | |
| 使用环境温度 ＊3 | －10～+60℃（不结冰） | |
| 使用环境湿度 | 30～95％RH | |
| 重量 | 开关本体 ： 约50g 软线 ： 约23g/m | |
＊1. 寿命的条件为环境温度5～35℃，环境湿度30～70％RH时的数值。 其他详细条件请垂询。
＊2. 在同一点进行重复测试时， 200次测试不过1μm。
＊3. 使用环境温度会根据通电电流改变，使用时请参照左图。
| 电压耐久性 | 每100万次的偏差10μm以下 | |
| 温度系数 ＊ | ±50×10-6/℃以下 | |
