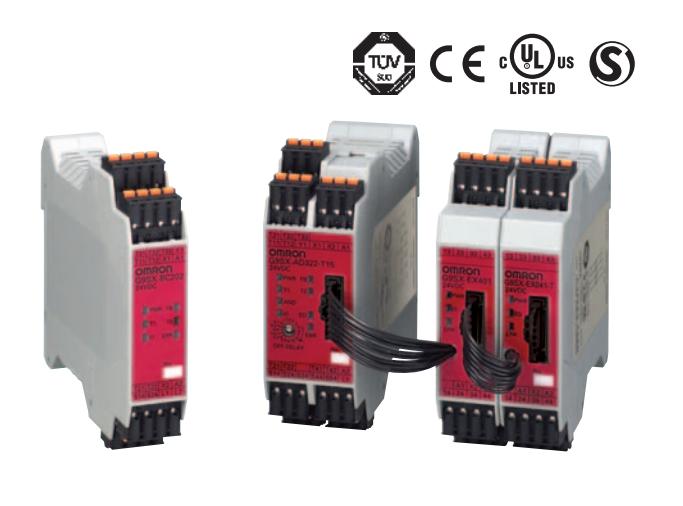

欧姆龙(OMRON)安全继电器单元G9S
最适合向欧洲出口用设备的门开关紧急停止开关的紧急停止电路
·通过小型安全继电器的开发，实现了2极型宽仅22.5mm，3极型宽幅仅67.5mm，5极型宽幅仅90mm的纤细化
·备有标准型和延迟断开单元
·可以通过LED确认内藏继电器的动作
·实现手指保护构造
·取得欧洲EN标准、BIA的认证
·2极型DIN导轨安装和螺钉安装均可
最适合向欧洲出口用设备的门开关紧急停止开关的紧急停止电路
·通过小型安全继电器的开发，实现了2极型宽仅22.5mm，3极型宽幅仅67.5mm，5极型宽幅仅90mm的纤细化
·备有标准型和延迟断开单元
·可以通过LED确认内藏继电器的动作
·实现手指保护构造
·取得欧洲EN标准、BIA的认证
·2极型DIN导轨安装和螺钉安装均可
上一条：
下一条：额定值
| 项目 形式 | G9S-2001 | G9S-2002 | G9S-301 | G9S-501 | G9S-321-T□ | |
| 动作时间 *1 | 50ms 以下 | 300ms 以下 | ||||
| 响应时间 *1、*2 | 50ms 以下 | 100ms 以下 | ||||
| 控制电路电源电压容许范围 | -15～+10％ | |||||
| 缘电阻(DC500V兆欧表) | 控制电路-安全电路/辅助电路 | 100MΩ以上 | ||||
| 安全电路-辅助电路 | 100MΩ以上 | |||||
| 安全电路 | 100MΩ以上 | |||||
| 耐压 | 控制电路-安全电路/辅助电路 | AC2,500V(50/60Hz 1min) | ||||
| 安全电路-辅助电路 | AC2,500V(50/60Hz 1min) | |||||
| 安全电路 | AC2,500V(50/60Hz 1min) | |||||
| 抗震性 | 耐久 | 10～55～10Hz 单振幅0.375mm(双振幅0.75mm) | ||||
| 误动作 | 10～55～10Hz 单振幅0.25mm(双振幅0.5mm) | |||||
| 耐冲击性 | 耐久 | 300m/s2 | ||||
| 误动作 | 50m/s2 | |||||
| 小适用负载（P水平参考值） | DC24V 50mA | |||||
| 使用温度范围 | -25～+55℃（不应结冰、结露） | |||||
| 使用湿度范围 | 35～85%RH | |||||
| 端子紧固强度 | 0.98N·m | |||||
| 质量 *3 | 约180g | 约180g | 约365g | 约550g | 约580g | |
*2. 响应时间是输入OFF后到主接点OFF为止的时间。
*3. DC操作的质量。AC操作的质量再加约200g。
寿命
| 机械寿命 | 100万次以上 （开关频率1,800次/h） |
| 电气寿命 | 10万次以上 （额定负荷、开关频率1,800次/h） |
