额定值/性能

---

一般规格
共通规格

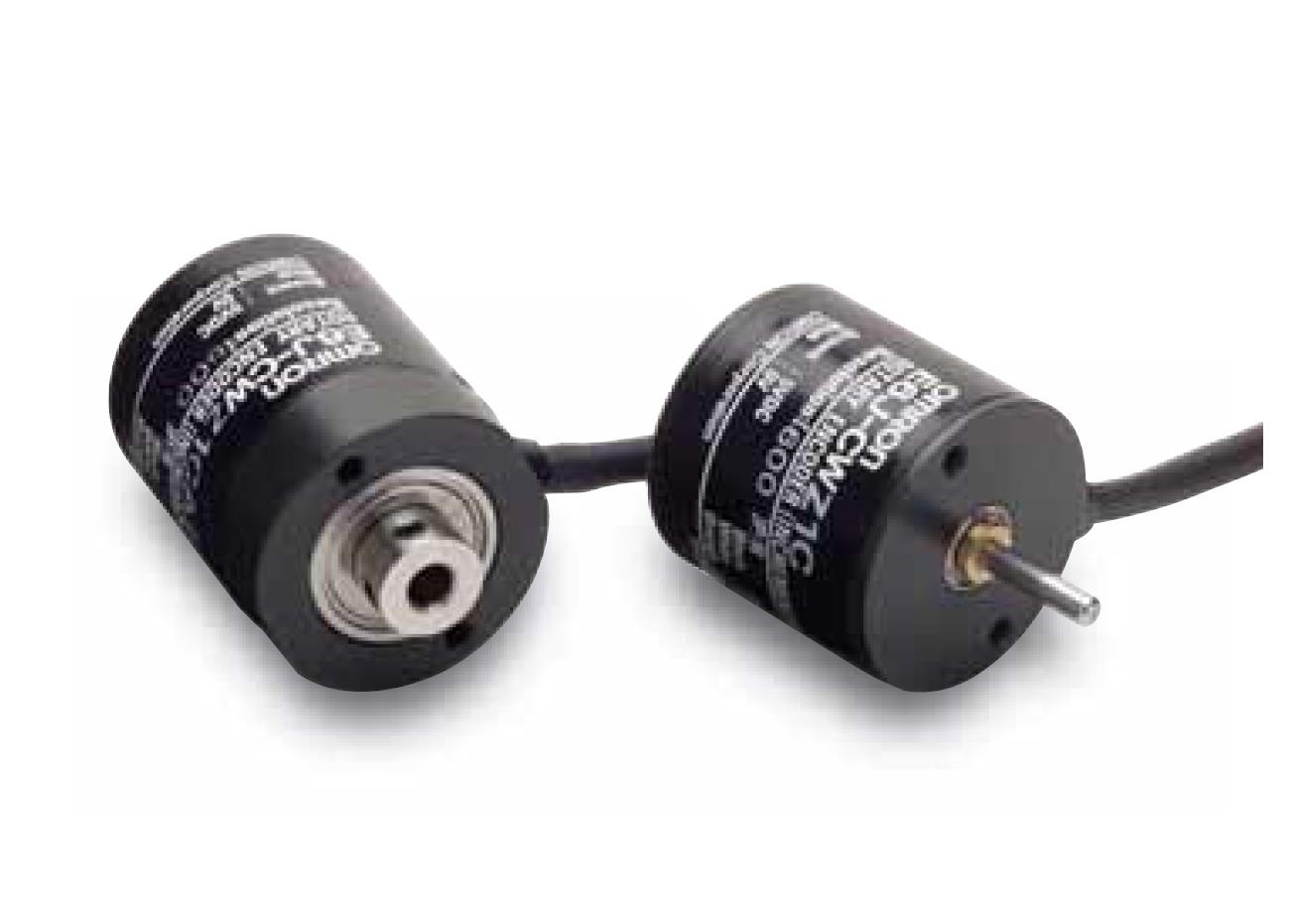

项目           型号			E6J-CWZ1C	E6J-CWZ1E	E6J-CWZ1EA2
轴形状			轴 轴径φ2mm、长度10mm		空心轴中空轴径φ2mm、深度10mm
额定电源电压			DC5V±5%
消耗电流 *1			40mA以下
分辨率(脉冲/旋转)			100、200、360、600、1000		360、600、1000
输出相			A相、B相、Z相
输出状态			NPN集电极开路输出		电压输出(NPN)
输出容量			施加电压：DC24V以下 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时)	输出电阻：2.2kΩ 负载电流：20mA以下 残留电压：0.5V以下 (负载电流20mA时)
输出上升、下降时间			2μs以下(导线长：1m、负载电流：20mA)
高响应频率 * 2			100kHz(Z相复位时为50kHz)
输出位相差			A相、B相的位相差 90°±45°
旋转方向			CW方向(从轴侧为右旋转)A相先行
起动转矩			1mN·m以下
惯性力矩		100P/R	0.034×10-7kg/m2		——
		200P/R以上	0.045×10-7kg/m2		0.351×10-7kg/m2
轴允许力		径向	1.9N
		轴向	1.9N
允许高旋转数			6000r/min
保护回路			电源逆接线保护
环境温度范围			动作时：-10～+70℃、保存时：-20～+80℃(不结冰/结露)
环境湿度范围			动作时、保存时：各35～85%RH(不结露)
缘电阻			电容器接地的除外
耐电压			电容器接地的除外
振动(耐久)			10～55Hz 复振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)			500m/s2 X、Y、Z各方向 3次
保护构造			IEC规格 IP40
连接方式			导线引出型(标准导线长1m)
材质	外壳		铝
	本体		铝
	轴		SUS404		SUS304
质量(包装状态)			约40g
附件			使用说明书、耦合器、L形扳手(M0.9)		使用说明书、L形扳手(M0.9)

*1. 接通电源时，流过约有3A的冲流。(时间：约10μs)
*2. 电的高应答转速由分辨率以及高应答频率决定。

因此，旋转过高响应转速时，则无法对电信号进行。
