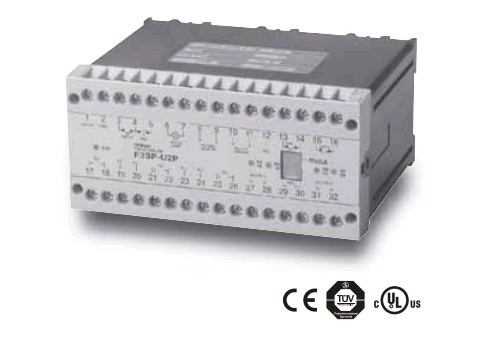

欧姆龙(OMRON) 安全传感器用屏蔽控制器 F3SP-U2P
欧姆龙(OMRON)安全传感器用屏蔽控制器F3SP-U2P
点击图片放大点击图片放大
欧姆龙(OMRON)安全传感器用屏蔽控制器F3SP-U2P
·可对应到安全等级4
·最多可以连接2台安全光幕
·屏蔽指示灯的输出有断线检测功能
资料下载

额定值/性能


 项目       型号 F3SP-U2P
 安全等级  对应安全等级4
 光幕连接数  多2套 *1
 电源电压  DC24V±10%纹波(p-p)在10%以下
 消耗电流  8W以下(不含屏蔽指示灯及传感器)*2
 响应时间  30ms以下
 可以连接的光幕  欧姆龙(株)制F3SJ/F3SN/F3SH/F3SL/F3SS全系列
 输出  2×NO接点, 250VAC, 2.5A以下
 输入  检测输入:NC接点 复位输入:NO接点屏蔽传感器输入:PNP晶体管型或者NO接点型,多4组
 指示灯  输出指示灯(红/绿LED) :输出断时红色灯亮 :输出通时绿色灯亮 输入指示灯(绿LED×4) :24V输入时绿色灯亮 状态指示(7段1位) :指示F3SP的状态
 测试功能  自我检测(电源接入时及通电时) 外部测试(通过测试输 入)
 安全相关功能  自动设置/手动设置(互锁) 屏蔽功能,过载功能
 适用的屏蔽指示灯  白炽灯DC24V、3-7W*1、2
 环境温度  动作时:-10~+50℃ 保存时:-30~+70℃ (但不应结冰、结露)
 环境湿度  15-95%RH (但不应结露)
 保护结构  IEC标准 IP20
 耐振动(误动作)  10~55Hz复振幅0.77mm X、Y、Z各方向扫描20次
 耐冲击(误动作)  100m/s2 X, Y, Z各方向上1000次
 重量(带包装)  约870g
 附属品  使用说明书
*1. 消耗功率的合计为F3SP保险丝(自恢复型)的额定值,过24W请勿使用。•光幕 •屏蔽指示灯:3~7W
     •F3SP的本体(不含负载电流):8W合计请在24W以下使用
*2. 屏蔽指示灯在不使用屏蔽功能时也有必要使用。推荐使用如下的灯泡(两种型号消耗功率均为5W)
     •PS-24-Y B0568:(株) PARTLIGHT公司制(更换灯泡必须使用白炽灯型。 LED型不能通过电流
     检测监视故障的发生)•ASSC-24:朝日电机(株)制
