规格

---

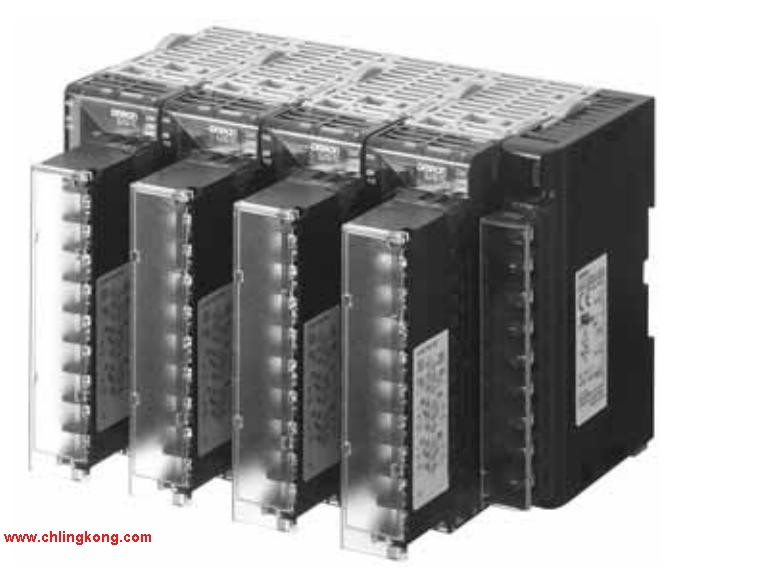

基本单元/EJ1G-TC
■额定值

项目        型号		EJ1G-TC4	EJ1G-TC2
电源电压		24 VDC
使用电压范围		额定电压的85% ～ 110%
消耗功率		5 W以下（大负载下）	4 W以下（大负载下）
输入（见注）		热电偶： K, J, T, E, L, U, N, R, S, B, W, PLII ES1B红外线热敏传感器： 10 ～ 70℃, 60 ～ 120℃, 115 ～ 165℃, 140 ～ 260℃ 模拟量输入： 4 ～ 20 mA, 0 ～ 20 mA, 1 ～ 5 V, 0 ～ 5 V, 0 ～ 10 V 铂电阻： Pt100, JPt100
输入阻抗		电流输入：150 Ω 以下，电压输入：1 MΩ以上
控制输出	电压输出	输出电压：12 VDC ±15%，大负载电流：21 mA （带短路保护电路的PNP型）
	晶体管输出	---	大使用电压：30 V，大负载电流100 mA
输入和控制点数		输入点：4，控制点：4	输入点：2，控制点：2
设置方法		通过通信
环境温度		使用：-10℃ ～ 55℃，保存：-25℃ ～ 65℃ （无结冰或结露）
环境湿度		使用：25% ～ 85% （无结露）

注： 输入都是多重输入。因此，可以选择铂电阻、热电偶、红外线热敏传感器和模拟量输入。

■特性

显示精度		热电偶输入/铂电阻输入： （显示值(PV)的±0.5%或±1℃，取较大者）±1位以下（见注1） 模拟量输入： ±0.5% FS ±1位以下 CT输入： ±5% FS ±1位以下
温度变化的影响（见注2）		热电偶输入(R, S, B)： （显示值(PV)的±1%或±10℃，取较大者）±1位以下 其他热电偶输入： （显示值(PV)的±1%或±4℃，取较大者）±1位以下。 -100℃以下的K热电偶：±10℃以下 铂电阻： （显示值(PV)的±1%或±2℃，取较大者）±1位以下 模拟量输入： ±1% FS±1位以下
电压变化的影响（见注2）
比例带(P)		0.1 ～ 999.9 EU （以0.1 EU为单位）（见注3）
积分时间(I)		1 ～ 3,999 s （以1 s为单位）
微分时间(D)		0.0 ～ 999.9 s （以0.1 s为单位）
控制时间		0.5 s, 1 ～ 99 s （以1 s为单位）
报警输出设定范围		-1,999 ～ 9,999 （小数点位置取决于小数点位置B的设定）
采样时间		250 ms
信号源电阻的影响		热电偶： 0.1℃ (0.2℉)/Ω 以下（每线100 Ω以下）（见注4） 铂电阻： 0.4℃ (0.8℉)/Ω 以下（每线10 Ω以下）
缘电阻		20 MΩ 以上（500 VDC时）
缘强度		不同极性的带电端子之间1 min为600 VAC, 50/60 Hz
抗振性		X、Y和Z方向上各2个小时10～55 Hz, 20 m/s2
抗冲击性		6个方向上各3次150 m/s2 以下
重量		180 g
保护等级		后盖：IP20，端子部分：IP00
存储器保护		EEPROM （非易失性存储器）（可写次数：100,000）
标准	批准的标准	UL61010C-1, CSA C22.2 No.1010-1
	符合的标准	EN61010-1 (IEC61010-1): 污染级别2，过电压类别II
EMC指令		EMI: EN61326 EMI 辐射: EN55011 1组 A类 EMI 传导: EN55011 1组 A类 EMS: EN61326 ESD 抗性: EN61000-4-2 辐射电磁场抗性: EN61000-4-3 抗破裂/抗噪声: EN61000-4-4 抗传导干扰: EN61000-4-6 抗浪涌: EN61000-4-5 抗工业用电频: EN61000-4-8 抗电压偏向/中断: EN61000-4-11

注： 1. K热电偶的显示在-200～1,300℃范围内，T和N热电偶为-100℃或以下，任何温度下的U和L热电偶为±2℃±1位以下。400℃或以下的B热
电偶的显示不受限制。200℃或以下的R和S热电偶的显示为±3℃±1位以下。
W = （显示值(PV)的±0.5%或±3℃，取较大者）±1位以下。PLII = （显示值(PV)的±0.5%或±2℃，取较大者） ±1位以下。
2. 环境温度： -10℃ ～ 23℃ ～ 55℃
电压范围： 额定电压的-15% ～ +10%
3. “EU”表示“工程单元”。对于模拟量输入，小数点的位置取决于小数点位置B的设定。但是，如果小数点位置被设为0 (****)，那么将
被视为设为1(***.*)。
4. B、R和S传感器：0.2℃/Ω以下（100 Ω以下）
