欧姆龙(OMRON)G3NH大功率固态继电器的型号有G3NH-2075B

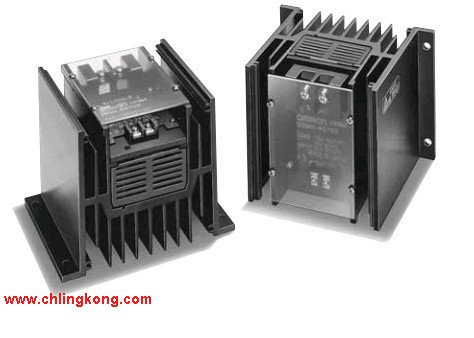

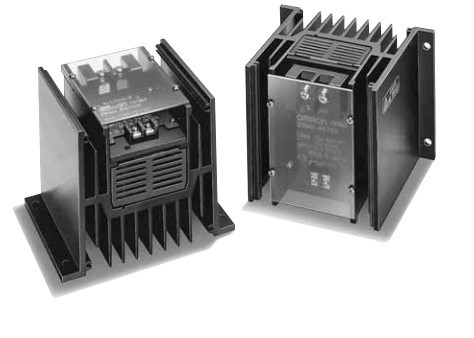

欧姆龙(OMRON) 大功率固态继电器 G3NH

点击图片放大

欧姆龙(OMRON)G3NH大功率固态继电器的型号有G3NH-2075B
大电流75/150A、高电压AC240/440V
的大功率负载控制用
·散热器一体，施工性提高。
·可以更换功率元件。
·内置动作显示灯、可变电阻。
·高电压440V型也已系列化。

上一条：欧姆龙(OMRON) 新功率固态继电器 G3PA

下一条：欧姆龙(OMRON) 固态继电器 G3NE

产品介绍 ‖ 相关型号

额定值

■额定值
●输入

额定电压	使用电压	阻抗（输入电流）	电压电平
额定电压	使用电压	阻抗（输入电流）	动作电压	复位电压
DC5～24V	DC4～30V	（5mA以下）＊	DC4V以下	DC1V以上
AC100～240V	AC75～264V	41kΩ±20％	AC75V以下	AC20V以上

＊G3NH中已将输入电流恒流化。

●输出

项目	适用负载
型号	额定负载电压	负载电压范围	负载电流＊	接通电流
G3NH-2075B	AC100～240V	AC75～264V	1～75A （40℃）	800A（60Hz、1循环）
G3NH-4075B	AC180～440V	AC150～484V	1～75A （40℃）	800A（60Hz、1循环）
G3NH-2150B	AC100～240V	AC75～264V	1～150A （40℃）	1,800A（60Hz、1循环）
G3NH-4150B	AC180～440V	AC150～484V	1～150A （40℃）	1,800A（60Hz、1循环）

＊根据环境温度的不同而不同。有关详情，请参照特性数据「●负载电流—环境温度额定值」。

■性能

项目型号	G3NH-2075B	G3NH-4075B	G3NH-2150B	G3NH-4150B
动作时间	负载电源的1/2循环+1ms以下（DC输入）负载电源的11/2循环+1ms以下（AC输入）
复位时间	负载电源的1/2循环+1ms以下（DC输入）负载电源的11/2循环+1ms以下（AC输入）
输出ON电压下降	1.6V（RMS以下）
漏电流	0mA以下（AC200V兆欧表）	60mA以下（AC400V兆欧表）	30mA以下（AC200V兆欧表）	60mA以下（AC400V兆欧表）
缘电阻	100MΩ以上（DC500V兆欧表）
耐电压	AC2,500V 50/60Hz 1min
振动	10～55～10Hz 单振幅 0.375mm（双振幅 0.75mm）
冲击	500m/s2
保存温度	-30～+100℃（不结冰、凝露）
使用环境温度	-30～+80℃（不结冰、凝露）
使用环境湿度	45～85％RH
重量	约1.8kg		约3.0kg
