额定值 / 性能

---

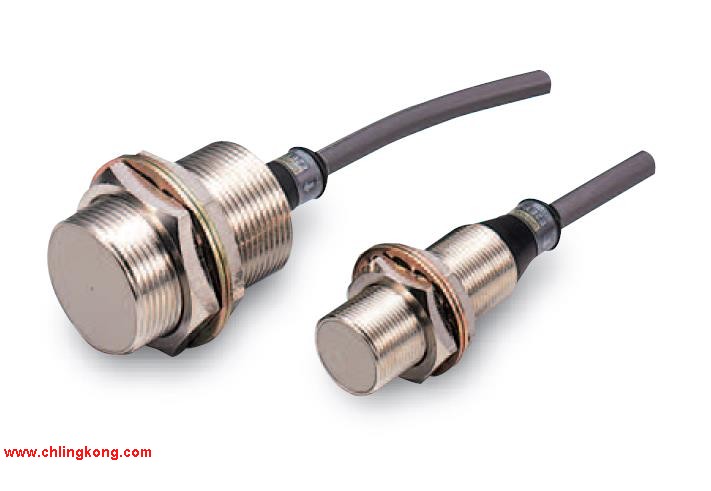

项目          型号		E2EY-X4C1	E2EY-X8C1
检测距离		4mm±10%	8mm±10%
设定距离		0 ～2.8mm	0～5.6mm
应差距离		检测距离的20%以下
检测物体		非磁性金属（不能检测磁性金属）
标准检测物体		铝18×18×1mm	铝30×30×1mm
响应频率 *		70Hz
电源电压（使用电压范围）		DC12～24V脉冲（p-p） 10%以下（DC10～30V）
消耗电流		20mA以下
控制输出	开关容量	NPN开路集电极输出 100mA以下（DC30V时）
	剩余电压	2V以下（负载电流100mA、导线长2m时）
显示灯		检测显示（红色）
动作状态 （检测物体接近时）		NO 详见「输入输出段回路图」的时间图→822页
保护回路		逆向连接保护、负载短路保护、浪涌吸收
环境温度		工作时、保存时：各－10～+55℃ （不结冰、结露）
环境湿度		工作时、保存时：各35～95%RH （不结露）
温度的影响		在－10～+55℃的温度范围内， +23℃将为检测距离的±20%以下
湿度的影响		在额定电源电压±15%的范围内定额电源电压时为，检测距离的±2.5%以下
缘电阻		50MΩ以上（DC500V兆欧表）充电部整体与外壳间
耐电压		AC1,000V 50/60Hz 1min充电部整体与外壳间
振动（耐久）		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击（耐久）		1,000m/s2 X、Y、Z各方向 10次
保护结构		IEC规格 IP67[JEM规格 IP67g耐浸型、耐油型） ]
连接方式		导线引出型（标准导线长2m）
质量（捆包状态）		约140g	约190g
材质	外壳	黄铜 镀镍
	检测面	耐热ABS
		黄铜 镀镍
		铁 亚铅镀层
附件		——

* 直流开关部的响应频率为平均值，测定条件：用标准检测物体时，检测检测体的间隔为标准检测物体的
  2倍：设定距离为检测距离的1/2。
